    次世代の夢のマシニングセンタ 誕生!
    立横5軸一体型多機能5面5軸マシニングセンタ!
    航空機業界や自動車業界に最適!
    A軸(C軸)、B軸はDD(Direct Drive)モーター仕様 完璧な多次元5軸マシニングセンタが世界で初めて完成いたしました。 新しい発想で設計した究極のマシニングセンタです。

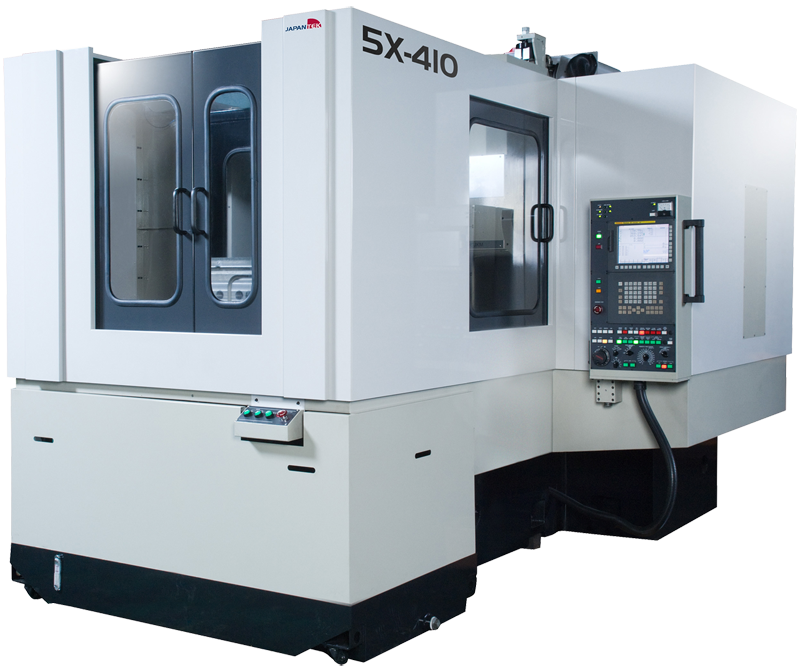

  • 5X-410,5C5A-5X

5軸MC・5面加工機の二つの機能!

  • 完璧な同時5軸加工マシニングセンタ
  • 完璧な立型マシニングセンタ
  • 完璧な2パレット仕様の横型マシニングセンタ
  • 完璧な傾斜面加工が可能
  • A軸(C軸)、B軸はDD(DirectDrive)モーター仕様
  • スケールフィードバックとDDモーターにより高性能高精度な加工が可能

ここまで完璧なマシニングセンタは世界には他にありません。

©2015年10月に特許取得

  • 立型マシニングセンタとして使用可能
  • 横型マシニングセンタとして使用可能
  • 5軸多面加工マシニングセンタとして使用可能
  • 同時5軸制御マシニングセンタとして使用可能
  • 2パレットチェンジャーが標準装備
  • 5面5軸加工ですので、複雑な加工でも、一回の段取り(一回の取り付け)で最初から最後まで加工できます。

仕様

5面5軸マシニングセンタ 5C5A-5Xの場合

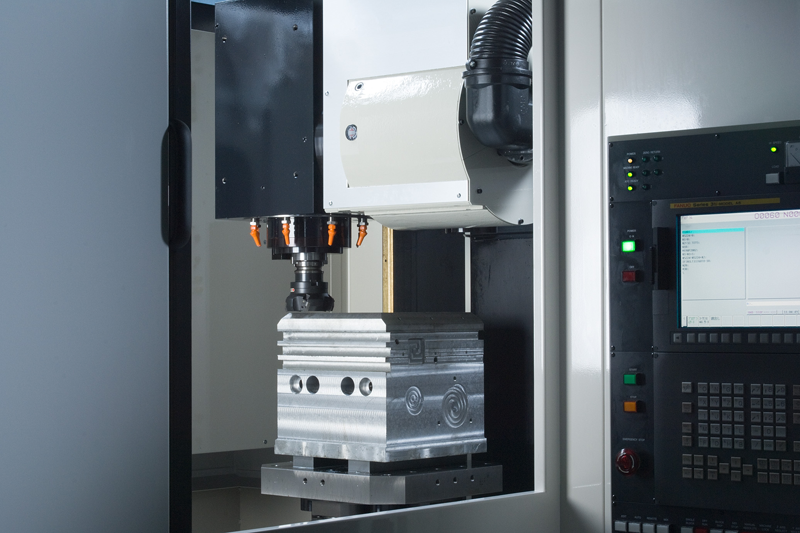

  • 主軸が横の場合
  • 主軸が縦の場合
テーブルサイズ 510 × 510mm
X軸ストローク 750mm
前後ストローク 全ストローク:1210mm
【主軸が横の場合】
Zストローク(パレット中心~主軸端面まで):
0~710mm
【主軸が縦の場合】
Yストローク:500mm
上下ストローク 【主軸が横の場合】
Yストローク(テーブル上面~主軸中心まで):80~740mm
【主軸が縦の場合】
Zストローク(テーブル上面~主軸端面まで):0~600mm
主軸ヘッド旋回軸(A軸) 120°(90°+ 15°- 15°)
テーブル旋回軸(B軸) 360°(連続)
テーブルの最小割出角度 0.001°(A.B角)
主軸テーパー BT40 または CAT40
主軸回転数 12,000rpm (オプション15,000rpm)
主軸モーター 22kw 最大トルク:190Nm
工具収納本数 68本
ATC交換時間 ツール ツー ツール 1.6秒
工具選択方式 固定番地
工具最大径(隣接工具なし) 90mm(150mm)
最大工具長 350mm
最大工具重量 8kg
APC 2パレット方式
NC装置 FANUC 31i-B5
